Diseño e implementación sistema de seguridad enfriamiento tapa horno EAF.
Cliente: ESCO Elecmetal
Equipo: GE9030
Se comprende de:
-
Sistema de control centralizado: basado en el PLC GE9030, con integración a la interfaz HMI QuickPanel View de GE Fanuc, para monitoreo y operación en tiempo real.
-

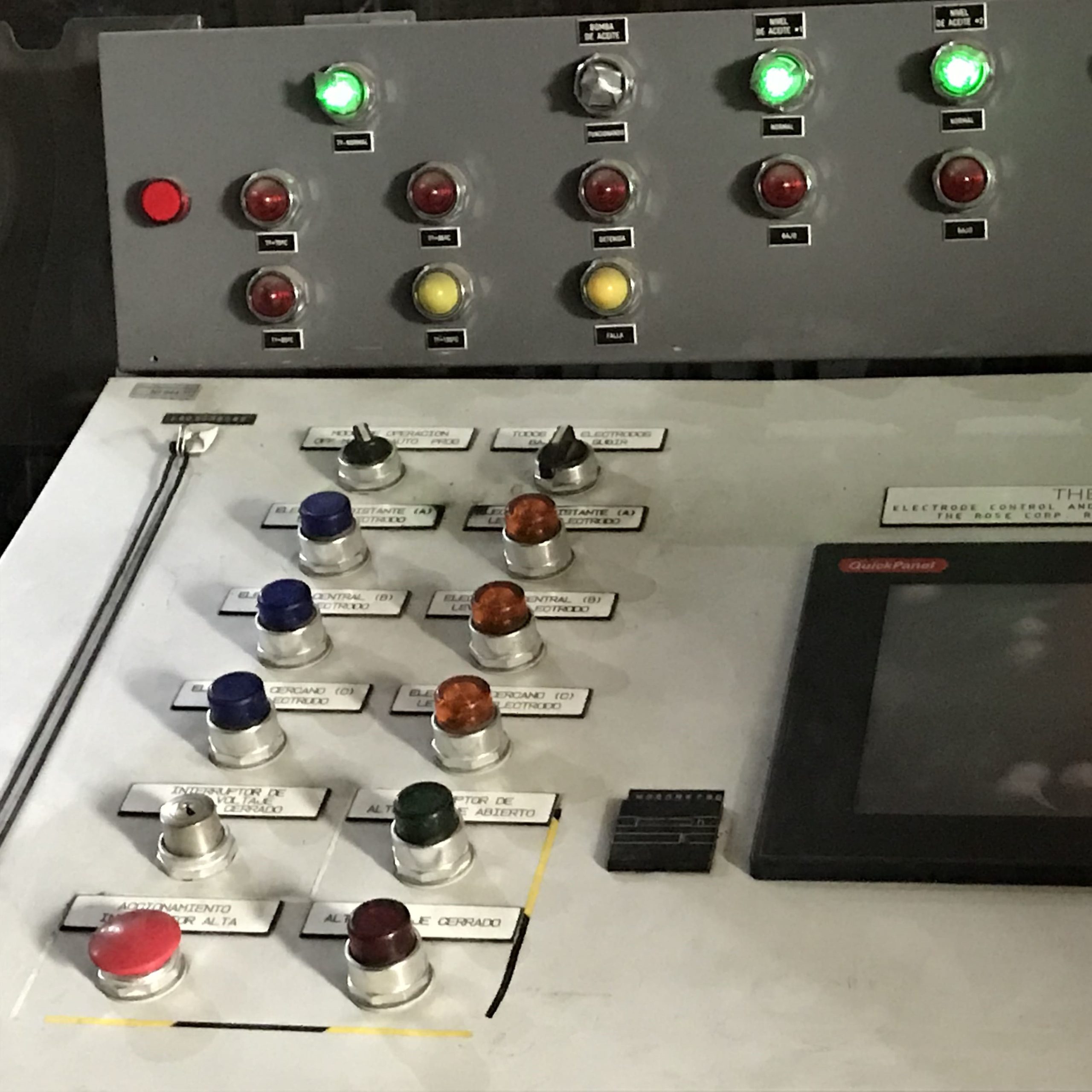

Panel de mando e indicadores: señalización clara del estado de los electrodos, flujo de agua, válvulas abiertas/cerradas, y fallos del sistema. Todo dispuesto de forma ergonómica y robusta para ambientes industriales hostiles.
-

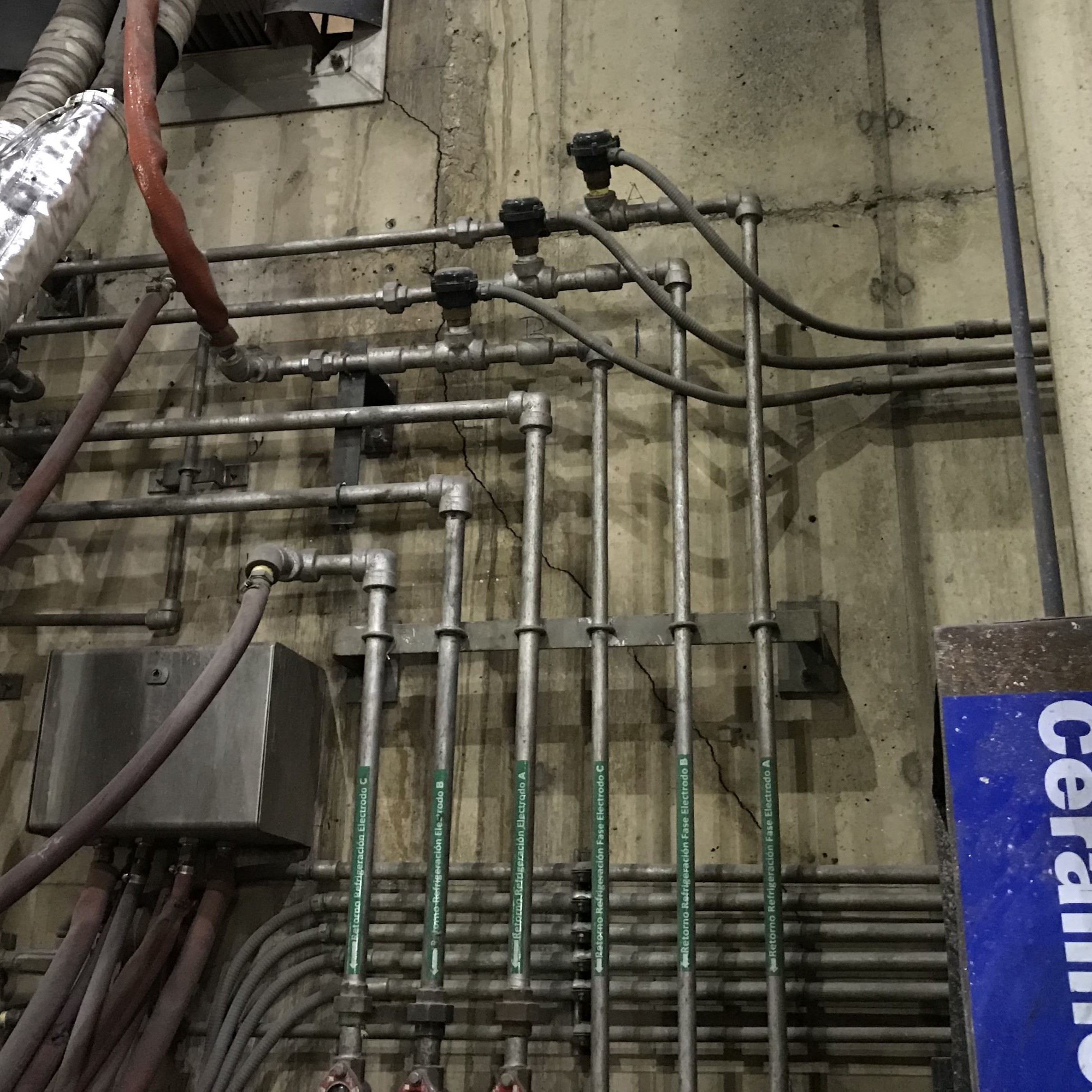

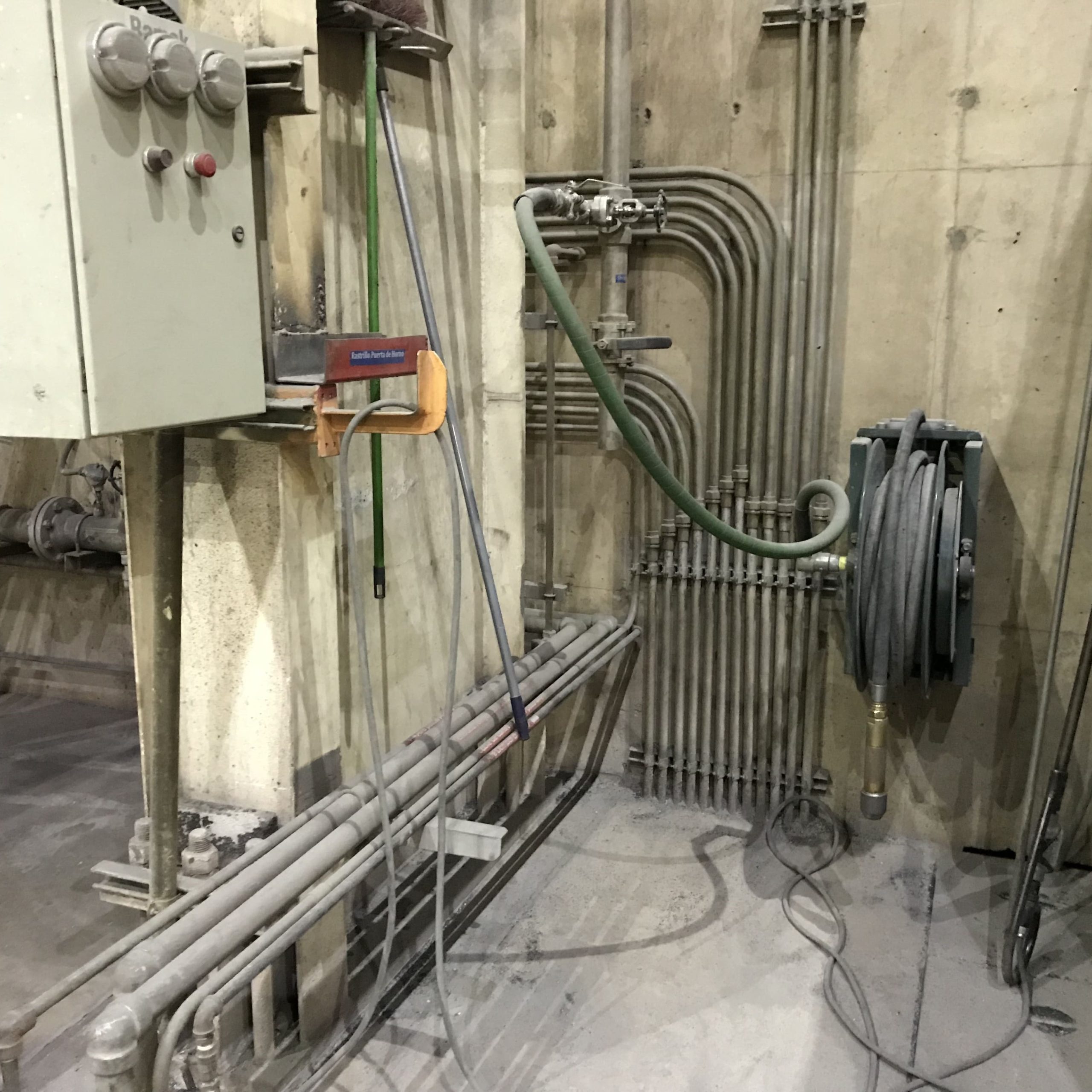

Distribución neumática e hidráulica: red de tuberías en acero galvanizado y flexible, diseñada para soportar altas temperaturas y ambientes polvorientos, con múltiples líneas independientes para redundancia de flujo.
-
Sensores de flujo y temperatura: implementados en puntos críticos del sistema, con umbrales de alarma configurados para prevenir situaciones de sobrecalentamiento.
-
Sistema de paro seguro (Fail-safe): ante pérdida de enfriamiento, el sistema ejecuta un shutdown parcial o total del horno de forma automática, evitando daños estructurales a la tapa o colapsos operativos.
Año de Proyecto : 2016
